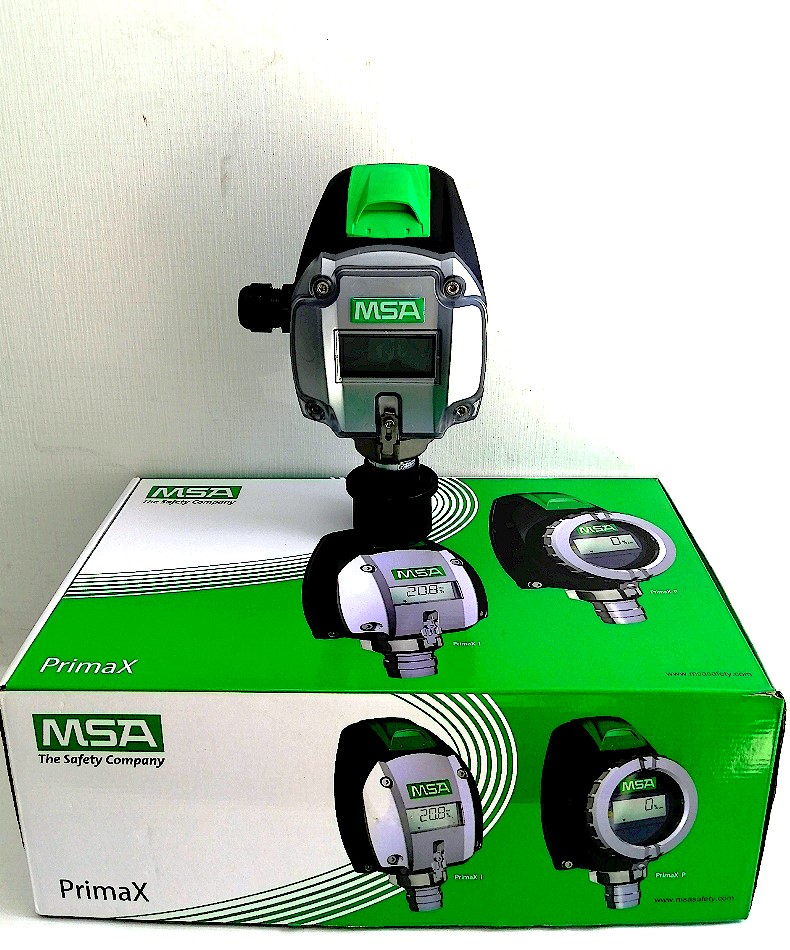

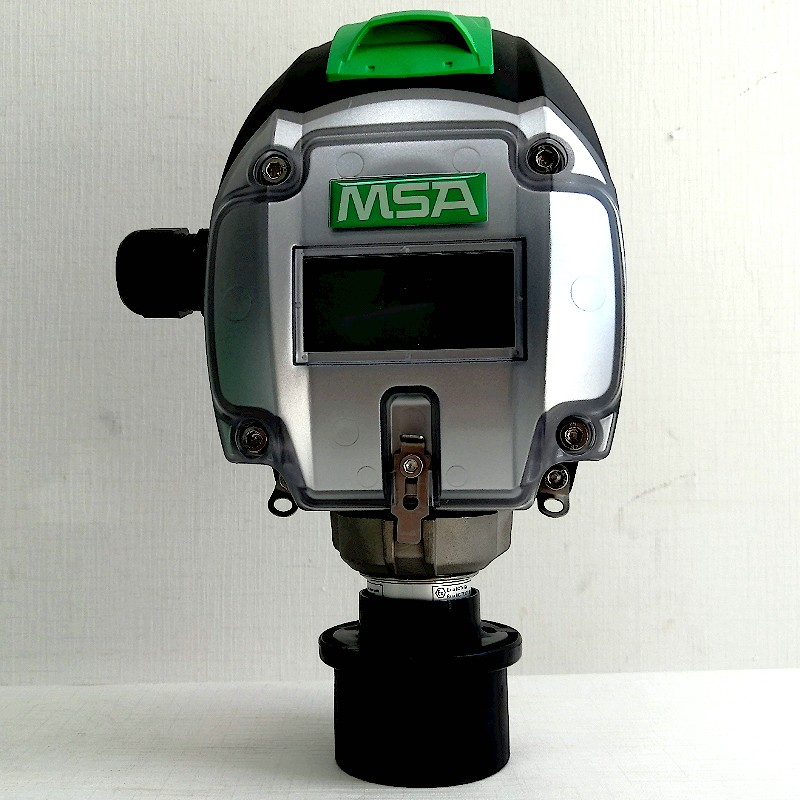

梅思安Primax/XP气体探测仪采用德国设计，主要部件由德国进口，有隔景型和本安型两种，采用超大液晶显示，内置操作键盘，插拔式传感器便于维护，更有传感器更换提醒功能。模块化设计，4-20ma输出，可选HART和继电器。采用铝合金外壳的PrimaxP隔爆型产品，采用尼龙塑料外壳的Prima XI本安型产品。Prima XP 产品可以检测多达22种气体
梅思安Prima XI/XP气体探测仪产品优点
1、检测氧气、可燃气及各种有毒气体
2、多功能超大液晶屏，内置操作键盘
3、拔插式传感器便于维护，提供传感器更换提醒功能
4、模块化设计，4-20mA输出，HART和继电器可选
5、整合快速安装背板
6、完备的产品认证，SIL2、CCCF、ATEX、IECEX、UL、CSA

梅思安Prima XI/XP气体探测仪梅思安Prima X/XP气体探测仪安装及附件1、背板: 外壳附带背板可简易安装至墙面或类似物体
管道式安装:提供可选的管道式安装附件
3、传感器防护罩: 传感器标配防护罩用于防止外界环境
导管安装法兰: 可提供导管安装法兰用于检测导管气体
罩:提供遮阳罩用于防护阳光直射高温遮阳
设置/标定: 所有仪表设置及标定操作都可以通过内置4键键盘或可选HART控制器实现。6
7、LED指示灯: 内置3个状态LED指示灯
8、红色LED: 报警状态
9、黄色LED: 故障状态
10、绿色LED: 正常工作状态
11、显示:4.5英寸高亮液晶显示屏，现场显示被监测气体种类和当前检测读数立用于农业、通用工业、石油天然气、化工、工业、污水处理、发电站、钢铁厂、食品饮料加工及其他工业应用。通过CCCFCMC/CPA,EX,ATEX/IECEX,UL.SIL2,EAC认证

气体探测器
PrimaX系列气体探测器秉承MSA一贯的高端品质和可靠性能, 拥有SIL2(安全完整性等级)认证,提供隔爆型和本安型两个版本,并选HART数字通讯功能。Prima X系列气体探测器创新lx的外观没计,便于快速安装及日常维护,极高的防尘防水等级满足各种现场环境的苛刻要求,使其成为多功能气体探器的专业明智之选。
产品应用领域
■农业          ■通用工业
■基础设施建设  ■发电站
■危险物质存储  ■钢铁厂
■实验室        ■汽车工业
■公共设施      ■污水处理
■石油天然气    ■食品饮料加工
■化工          ■其他工业应用
产品特点
·隔爆型,检测可燃性气体、有毒气体和氧气；
·本安型,电化学原理;检测各种毒气和氧气；
·多功能超大液晶显示,内置操作键盘；
·拔插式传感器便于维护,提供传感器更换提醒功能；
·模块化设计,420mA输出,HART和继电器可选。
完备的产品认证:SIL2、CCCF、ATEX、IECEx、UL、CSA
产品功能
可靠
·功能多样,可靠监测创新的模块化设计用于监测可燃气体,有毒气体或氧气。
便捷
·易于使用
具备文本显示功能的大尺寸LCD便于快速浏览关键信息，独特的LED灯(仅限PrimaxP系列)可以让您讯速了解当前探测器的工作状态。
·易于安装
探测器壳体整合了安装背板,安装过程因此变得更加简单快捷。
·易于标定
探测器自带多功能按键,标定操作也因此变得更快更方便。
扩展
·通讯接口
4-20mA输出信号,2个继电器输出（可选功能）；
也可通过HART通讯(可选功能)完成探测器配置、标定、诊断。
·即插即用式可更换探头
插拔式接口设计:易于快速更换探头，简化日常维护工作。
·附件
这些附件包含流量帽，法兰安装套件，管道安装套件等，可以满足绝大多数的工业应用。
经济
·为客户创造z大效益
PmaX气体探测器的专业品质和性能将帮助客户提升安全管理水平，有效保证人员的设备安全。
技术规格

描述	参数	PrimaX P	PrimaX I
传感器
可燃气体	催化燃烧式	■	-
氧气/有毒气体	电化学式	■	■
性能		■	■
典型响应时间*	T90≤20s(可燃气），T90≤30s(毒气和氧气);其他气体响应时间因探头类型而异	■	■
传感器工作寿命*	可燃气体传感器典型寿命:3年;有毒气体传感器典型寿命:2年；具体因探头类型而异	■	■
线性精度*	可燃气体≤±2%F.S,有毒气体≤±3%F.S
工作温度*	—40°C至+70°C(-40°Fto+160°F)	■	■
存储温度*	—40°C至+70°C(-40°Fto+160°F)	■	■
工作湿度范围	工作湿度范围  5%-95%RH非冷凝	■	■
工作压力范围	80-120KPa	■	■
电气
工作电压	19.2至28VDC(标准24VDC)	■	■
输出信号	4-20mA(z大负载300欧姆)	■	■
电源功耗	24 VDC, 3W	■	-
	24VDC,0.7W	-	■
接线端子	3线制或4线制z大2.5mm2	■	-
	2线制-z大2.5mm2	-	■
显示/指示灯
显示	文本液晶显示模块	■	■
LED状态指示	绿色、黄色、红色,共3个指示灯	■	-
可选项
HART通讯协议	诊断和配置	■	■
继电器输出	报警和故障(2A/30VDC单刀双掷型继电器）	■	-
物理特性
防护等级	PrimaX P:IP67;PrimaX I:IP66	■	■
重量	1.6kg(3.5lbs)	■	-
	0.7kg(1.5lbs)	-	■
尺寸	220×162×100mm( H*W*D）	■	-
	220×162×81mm( H*W*D）	-	■
材质	黑色涂层铝合金	■	-
	抗静电强化尼龙	-	■
电气接口	3/4”NPT或M25	■	-
认证
ATEX/IECEX	Gas- Exd IIC T4 Gd    Dust- EX ib IIIC TxDb	■	-
	Gas- Ex ia IIC T4 Ga                   Dust- EX ia IIIC T130°CDb	-	■
CE		■	■
UL	Class I,Div 1,Group A,B,C,D	■	■
CSA	Class I,Div 1,Group A,B,C,D	■	■
Safety Integrity Level	SIL 2	■	■
CCCF（中国）		■	-
EX（中国）		■	-
CMC（中国）		■	■
*因传感器而异


可检测气体/可选功能/附件

描述	PrimaXP	PrimaXI
气体和量程
甲烷(100%LEL)	■	-
丙烷(100%LEL)	■	-
氧气(25%,10%）	■	■
硫化氢H2S(10,20，50，100ppm)	■	■
一氧化碳CO(100,200,500,1000ppm）	■	■
氨气NH3(50,100,500，1000ppm）	■	■
氯气Cl2（5，10ppm）	■	■
二氧化硫S2(10,20,50,100ppm）	■	■
氰化氢HCN（10,20,30,50ppm）	■	■
氯化氢HCl（10,20,30ppm）	■	■
氢气H2（1000ppm）	■	■
二氧化氮NO2（10,20,100ppm）	■	■
磷化氢PH3（1ppm）	■*	■*
硅烷SiH4（20,50ppm）	■*	■*
一氧化氮NO（100ppm）	■*	■*
氟化氢HF(50,10ppm)	■*	■*
溴化氢HBr（30ppm）	■*	■*
锗烷GeH4(2ppm)	■*	■*
氟气F2（1ppm）	■*	■*
二硼烷B2H6（1ppm）	■*	■*
溴气Br2（10ppm）	■*	■*
砷化氢ASH3(1PPM)	■*	■*
可选功能
HART通讯	■	■
继电器	■	-
电流隔离输出	■	-
附件
流量计	■	■
管道安装法兰	■	■
管道安装套件	■	■
探头防护罩	■	■
标定帽	■	■
遮阳罩	■	■
探头位号标记	■	■
如需检测其他气体类型或量程，请详询当地MSA销售代表。
*计划上市

防爆认证
PrimaXP:Exd ia[ia] IIC T6
PrimaXP:Exdia II CT4
订货号信息

PrimaX I基本型	气体	产品描述/主要特点	产品编号
	O2	25%Vol	10112273
		10%Vol	10123755
	H2S	20ppm	10123773
		50ppm	10112249
		100ppm	10123774
	CO	100ppm	10124600
		200ppm	10112244
		500ppm	10123761
		1000ppm	10123762
	SO2	50ppm	10112276
		100ppm	10123806
	NO2	10ppm	10112270
		100ppm	10123837
	NO	100ppm	10112267
	NH3	50ppm	10123787
		100ppm	10112263
		500ppm	10112264
		1000ppm	10123788
	HCN	10ppm/20ppm/30ppm	10112253
		管道安装组件（必配）	10113032
	HCL	10ppm	10123825
		20ppm	10123826
		30ppm	10112252
	H2	1000ppm	10112246
	CL2	5ppm	10123800
		10ppm	10112242
